DWG批量分图工具

一档多图DWG的迅速分图工具！
通过DWG批量分图工具可以迅速的将“一档多图”的DWG拆分成相应张数的DWG图纸确保与原图内容、比率维持一致！

更新日志：

版本4.0.0.20131226_Release中的新功能***登录更快捷；修正有关Bug

***版本2.1.1.20120409_Release中的新功能***

***更容易的用法***

直接用！添加自动登录（0元试用版不需要反复登录PYC用户）

内置用户手册！详细的操作说明

修复上一版本允许添加同一张图纸的问题

***轻松获得最新版本***

内置更新模块！

AutoCAD的“一档多图”应用现象分析

AutoCAD对于每位从事设计工作的人士来讲，都可以说是有史以来不可多得的应用软件，自从1982年开始，DWG格式深得设计师的喜爱，与全世界最为广泛的应用深度。

对于其历史，此处省去1万字......本文的焦点放在，一种在国内广为时尚的应用现象：

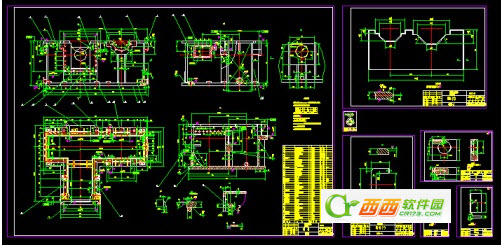

即，“一档多图”的DWG格式。可以简单的参考上图。过去见过吗？熟悉吗？假如你是一位CADer，都可以说出两个字“略懂！”哈！这个范围，也包含我一个人，今天，只想将我们的理解与各位同行、朋友推荐。

何谓“一档多图”呢？

本人给出的概念：一个DWG文件内，存在多张图纸的图素，且每张图纸的图素可能存在图幅、比率的不同。

§起源分析

AutoCAD的用法习惯可以说是千姿百态，而且，设计师所处行业的不同，所设计的图纸规范、标准及设计工作流也是不一样的。但对于设计本身而言，“自上而下”的设计思维可以说在肯定范围内是一致的。

比如：

机械设计：第一都会给出设施的设计总装配图（以下简称总图），之后再细化组成总装配图纸的每个零件的细节（以下简称详图），慢慢健全后，一整套成型的针对某个设施的图纸就设计完成了。（简单叙述，不健全请谅解）

工程建筑设计：第一都会给出建筑物的总体外观图（以下简称总图），之后再细化每个楼层、或厂房的平、立、剖等详细图纸。（以下简称详图）（简单叙述，不健全请谅解）

那样，总图与详图之间必然会存在尺寸上、外形上的关联。

到此为止，笔者觉得产生“一档多图”应用现象第一个缘由。

缘由1、为了迅速的将总图与详图的关联呈目前AutoCAD内，节省时间，减少错误，设计者们倾向于在同一模型空间，放置总图与详图的图素，通过复制/粘帖，即可将这种关联的详图，亦或是总图的细节图素绘制出来。

再聊聊其他方面，大家会发目前“一档多图”的DWG文件内，都会有每张图纸的图框、标题栏等规划图纸范围的典型图素，同时，每一个地区范围内，设计者们会放大、缩小图框及标题栏，来圈住放于相应图纸的图素。为了什么呢？

“一档多图”应用现象第二个缘由。

缘由2、为了节省耗材，即、迅速拼图批量打印。简单的讲解一下，AutoCAD进步到今天（已经到了2012版本），图纸的拼图批量打印功能是不拥有的。假如设计者们用绘图仪打印图纸（上纸耗材，为纸卷式的打印纸），在打印之前，需要将图纸根据纸卷的宽度、长度，最大化的将图纸打印出来，达到节省纸张有哪些用途。（打印之后，在通过刀子将图纸裁剪。）

好了，经过以上的描述，介绍了“一档多图”应用现象产生是什么原因，当然相信，一定会有更多是什么原因。欢迎浏览此文的朋友们踊跃补充。

§蝴蝶效应

蝴蝶效应，即、在一个动力系统中，初始条件下微小的变化能带动整个系统的长期的巨大的连锁反应。

“一档多图”带来的蝴蝶效应一定存在。

1、对于图纸管理软件的影响

伴随，信息化建设的提速，PDM、进销存等管理软件已经在各大企业中遍地开花。当需要管理这类“一档多图”特点的图纸时，总是是没办法顺利处置的，需要人工将图纸拆分出来，在上传图纸管理软件，以达到图纸信息的一一对应，及大全。

2、对于图纸交流层面的影响

设计图纸，必然会有外发交流阶段，当甲方想要看你的设计成就时，作为设计者第一想到的是保护我们的常识产权，好了，开始转换PDF格式，这个时候会发现，开始费气了，第一将甲方想要看的图纸拆分出来，之后再借助一些方法将它转换成PDF格式。

以上所述两点，你不难发现，整个阶段处于设计工作流的后段，所以，对于图纸信息的提取、统计、归档、及交流外发，“一档多图”存在着肯定的不利原因。

§解决不利蝴蝶效应的想法

总而言之，对于设计者来讲，是畅通无阻的设计工具，最便捷的将我们的idea呈现出来，第二，对于企业来讲，看重结果信息的提取、管理，如何准确、迅速的将设计职员的成就保护好，合理的利用。

解决以上需要的办法，其实也非常简单，擅长借助一些已有工具，或依据自己特征开发出一些工具，来让计算机处置人类要做的繁琐的、重复的事件。或者将设计引入3D方向（这个话题就更广泛了），对于设计人士及企业是很好的解决方法。
